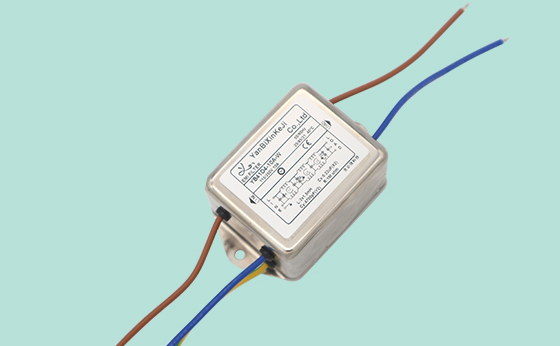

濾波器的安裝流程

1、濾波器金屬殼與機箱必須保證良好面接觸，并將接地線接好，接地線應盡量短。

2、濾波器連接線以選用雙絞線為佳，它可有效消除部分高頻干擾信號。

3、濾波器輸入線、輸出線必須拉開距離，切忌并行，以免濾波器效能降低。

4、電源濾波器輸入端與輸出端通常可互相調換。

5、濾波器的安裝位置應選在電源入口處，盡量縮短輸入線在機箱內的長度，減少輻射干擾。

濾波器的連接操作

1、對焊片式端子濾波器，可采用插片插裝連接或焊接方法聯線。采用焊接時，焊接時時間不宜超過5秒。

2、對螺栓式端子濾波器，用戶在接線時須用扳手1固定住根部螺母，用扳手2擰緊螺栓端頭部螺母，以免因螺栓轉動而導致內部線路的變動，致使濾波器出現打火、短路、擊穿及濾波效果的下降。

最后還要注意在搬運濾波器時請搬運外殼或安裝邊，勿以濾波器輸出端子為支撐點，以免端子出現扭曲、松動、斷落而影響濾波器的正常濾波效果。
