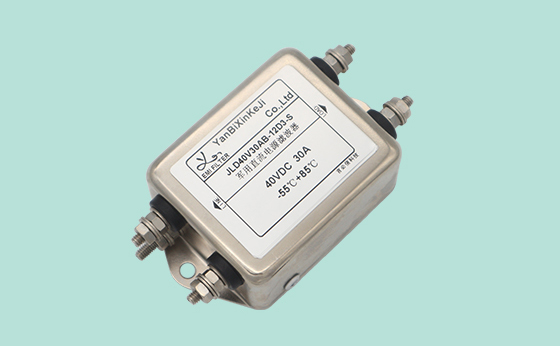

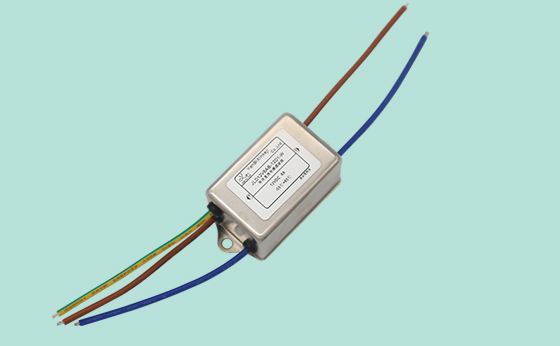

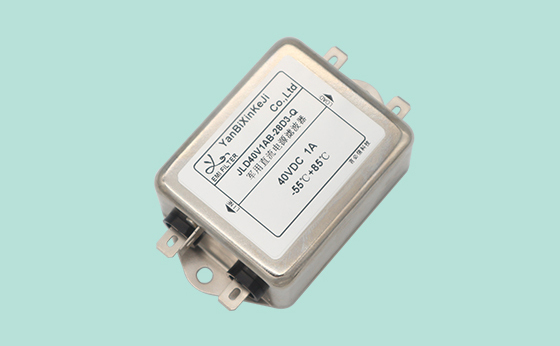

Rated currents from 1 to 200A
額定電流1~200A
General purpose filtering performance
通用濾波性能
Adopt high specification components, high quality assurance, ensure the product is working in extreme environment
采用高規格元器件，高質量保證，確保產品在極端環境中正常工作
Technical Data 技術參數
| Max continuous operating voltage(最大電壓): | 250VDC |
| Operating frequency(工作頻率): | DC |
| Rated currents(額定電流): | 1~200A@40°C |
| High potential test voltage(耐電壓): | L-N 750VDC |
|
|
L/N-G 1414VDC |
| Climatic category(氣候類別): | -55°C~+85°C(55/85/21) |
| Design corresponding to(設計標準): | UL1283, CSA C22.2 No.8, |
| IEC/EN 60939, | |
| CQC GB 15288/GB 15287-2008 | |
| Flammability corresponding to(防火等級): | UL 94V-0 |
Features 產品特點
On the basis of GJB6242-2008 standard production, working temperature -55 ℃ ~ + 85 ℃
--依據GJB6242-2008標準生產，工作溫度-55℃~+85℃
A two-stage filter circuit is designed for military equipment to be designed through the requirements of CE102 in GJB151A / 152B
--采取兩級以上濾波電路，專門為軍用設備通過GJB151A/152B中CE102傳導發射的要求設計
Can meet the different rated current, rated voltage, fast customization
--能夠滿足不同額定電流、額定電壓，快速定制

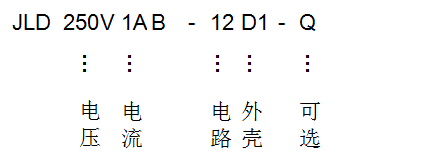

命名原則說明
Tabulates 產品列表
| Model No. |
Rated Current @40°C 額定電流 |
Terminal Options*輸出方式 |
Bleeder resistor(optional) 泄放電阻R(可選) |
Electrical Schematic 電路圖 |
Rated Voltage(V) 額定電壓 |
Operating Frequency(Hz) 工作頻率 |
|||||||||||||||||||||||||||||||
| 型號 | |||||||||||||||||||||||||||||||||||||
 |
|
|
|||||||||||||||||||||||||||||||||||
| JLD250V1AB-12D1 | 1A | - | - | W | - | Fig.1 | 12~250V | DC | |||||||||||||||||||||||||||||
| JLD250V3AB-12D1 | 3A | - | - | W | - | Fig.1 | |||||||||||||||||||||||||||||||
| JLD250V6AB-12D1 | 6A | Q | S | W | - | Fig.1 | |||||||||||||||||||||||||||||||
| JLD250V6AB-12D2 | 6A | Q | S | W | - | Fig.1 | |||||||||||||||||||||||||||||||
| JLD250V8AB-12D2 | 8A | Q | S | - | - | Fig.1 | |||||||||||||||||||||||||||||||
| JLD250V10AB-12D2 | 10A | Q | S | - | - | Fig.1 | |||||||||||||||||||||||||||||||
| JLD250V15AB-12D3 | 15A | Q | S | - | - | Fig.1 | |||||||||||||||||||||||||||||||
| JLD250V20AB-12D3 | 20A | Q | S | - | - | Fig.1 | |||||||||||||||||||||||||||||||
| JLD250V30AB-12D4 | 30A | - | S | - | - | Fig.1 | |||||||||||||||||||||||||||||||
| JLD250V40AB-12F1 | 40A | - | S | - | - | Fig.1 | |||||||||||||||||||||||||||||||
| JLD250V50AB-12F2 | 50A | - | S | - | - | Fig.1 | |||||||||||||||||||||||||||||||
| JLD250V60AB-12F2 | 60A | - | S | - | - | Fig.1 | |||||||||||||||||||||||||||||||
| JLD250V100AB-12F3 | 100A | - | S | - | - | Fig.1 | |||||||||||||||||||||||||||||||
| JLD250V200AB-12F3 | 200A | - | S | - | - | Fig.1 | |||||||||||||||||||||||||||||||
| JLD250V1AB-28D3 | 1A | Q | S | W | / | Fig.2 | |||||||||||||||||||||||||||||||
| JLD250V3AB-28D3 | 3A | Q | S | W | / | Fig.2 | |||||||||||||||||||||||||||||||
| JLD250V6AB-28D3 | 6A | Q | S | - | / | Fig.2 | |||||||||||||||||||||||||||||||
| JLD250V10AB-28D4 | 10A | Q | S | W | / | Fig.2 | |||||||||||||||||||||||||||||||
| JLD250V15AB-28D4 | 15A | Q | S | - | / | Fig.2 | |||||||||||||||||||||||||||||||
| JLD250V20AB-28D4 | 20A | Q | S | - | / | Fig.2 | |||||||||||||||||||||||||||||||
| JLD250V30AB-28D5 | 30A | - | S | - | / | Fig.2 | |||||||||||||||||||||||||||||||
*Q: Fast-on 6.35x0.8mm S: solder 4.0x0.8mm W: Wire UL1015 18AWG
Electrical schematic 電路圖
Standard type
Fig.1

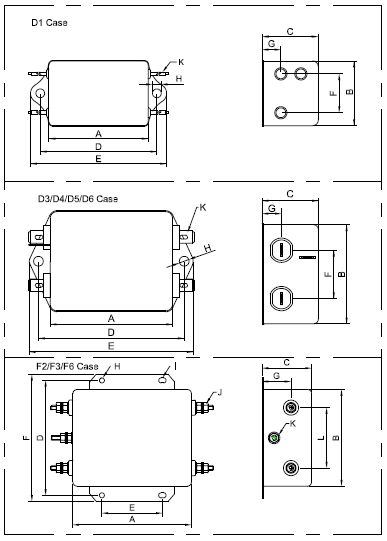

Mechanical Dimension外形圖(Unit: mm)
| Case | D1 | D3 | D4 | D5 | F1 | F2 | F3 |
Tolerances 公差 |
||||||||||||||||||||
| A | 51 | 63 | 63 | 73 | 72 | 98 | 150 | ±1 | ||||||||||||||||||||
| B | 33 | 51 | 51 | 56 | 65 | 80 | 105 | ±1 | ||||||||||||||||||||
| C | 29 | 29 | 38 | 45 | 39 | 41 | 60 | ±1 | ||||||||||||||||||||
| D | 60 | 75 | 75 | 87 | 75 | 95 | 120 | ±0.15 | ||||||||||||||||||||
| E | 68 | 85 | 85 | 98 | 45 | 50 | 80 | ±0.15 | ||||||||||||||||||||
| F | 20 | 25 | 27 | 30 | 35 | 50 | 60 | ±0.5 | ||||||||||||||||||||
| G | 10 | 10 | 15.5 | 16 | 22 | 24 | 35 | ±0.5 | ||||||||||||||||||||
| H | 4.5 | 5 | 4.5 | 4.5 | 4.2 | 4.2 | 4*6 | ±0.15 | ||||||||||||||||||||
| I |
|
|
|
|
4.2*6.2 | 4.2*6.2 | 4*6 | ±0.15 | ||||||||||||||||||||
| J |
|
|
|
|
M4/M6 | M4/M6 | M8/M10 |
|
||||||||||||||||||||
| K | 18AWG | 6.3*0.8 | 6.3*0.8 | 6.3*0.8 | M4 | M4 | M6/M8 | ±0.15 | ||||||||||||||||||||
Insertion loss table(In 50ohm system according IEC/CISPR No.17)插入損耗(50歐姆測試系統，IEC/CISPR No.17)
—————— 共模(common mode) — — — — — 差模(differential mode)
12-1A 12-3A
12-6A 12-10A
12-15A 12-20A
12-50A 10-100A
28-1A 28-3
28-6A 28-10A
