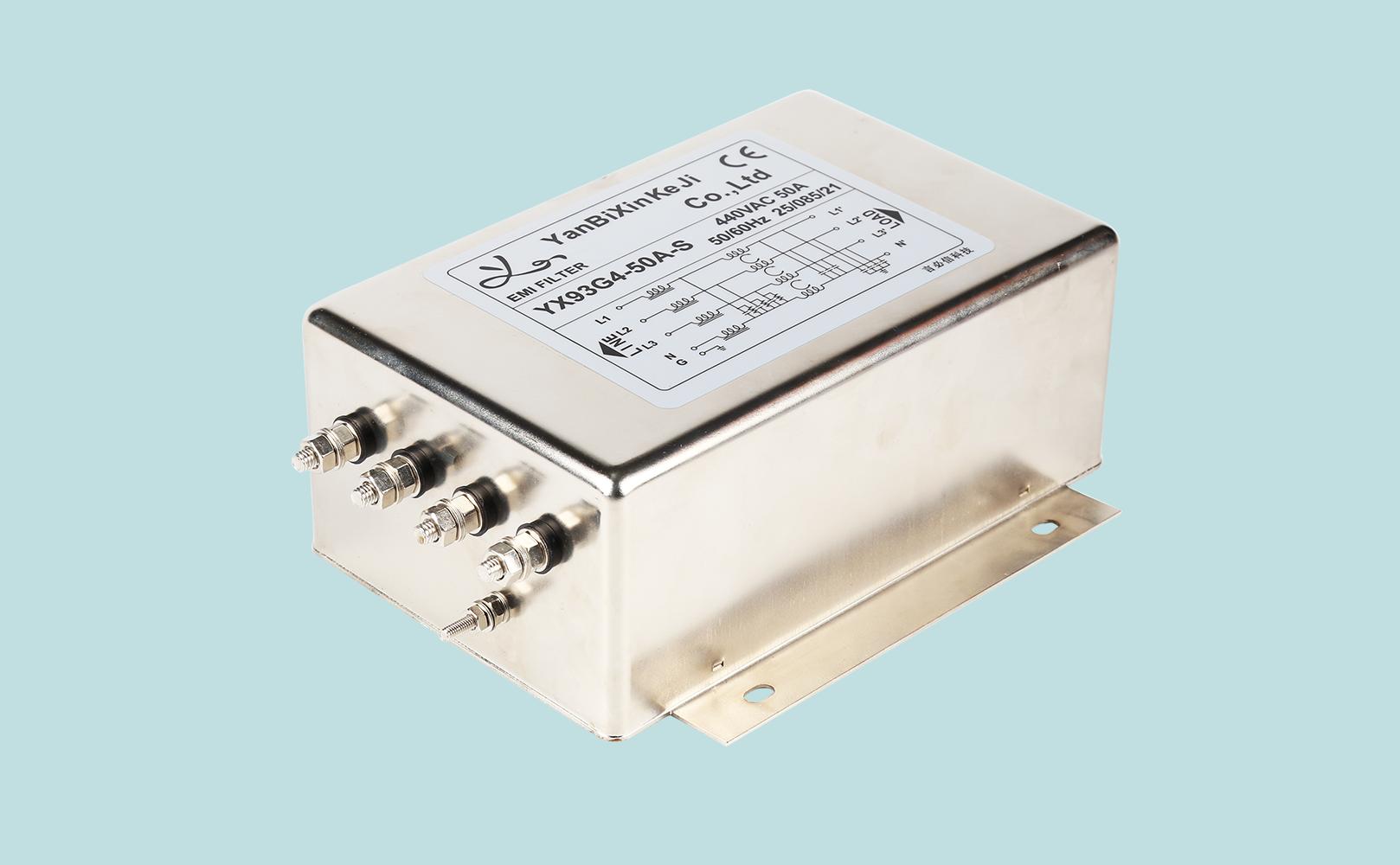

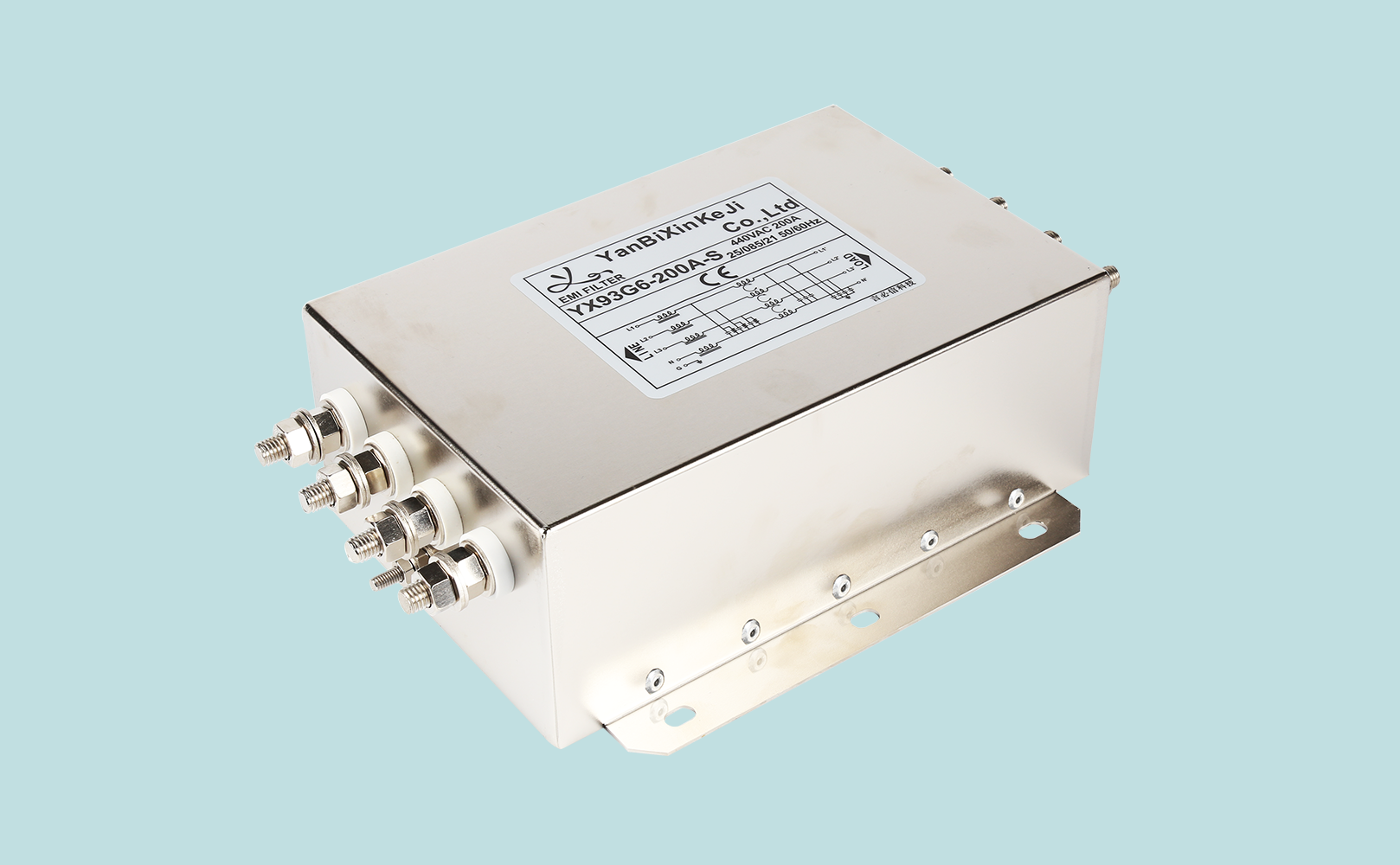

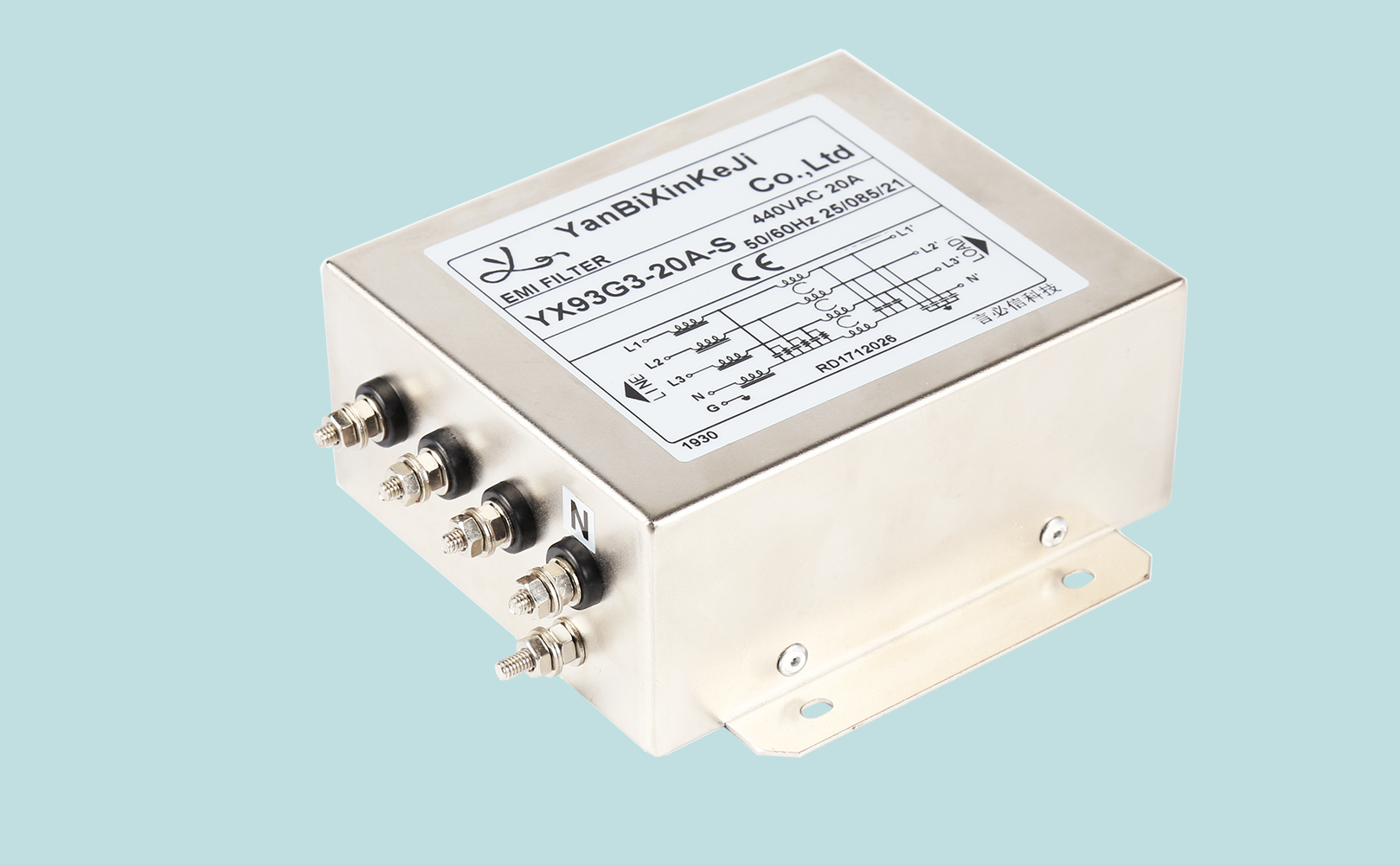

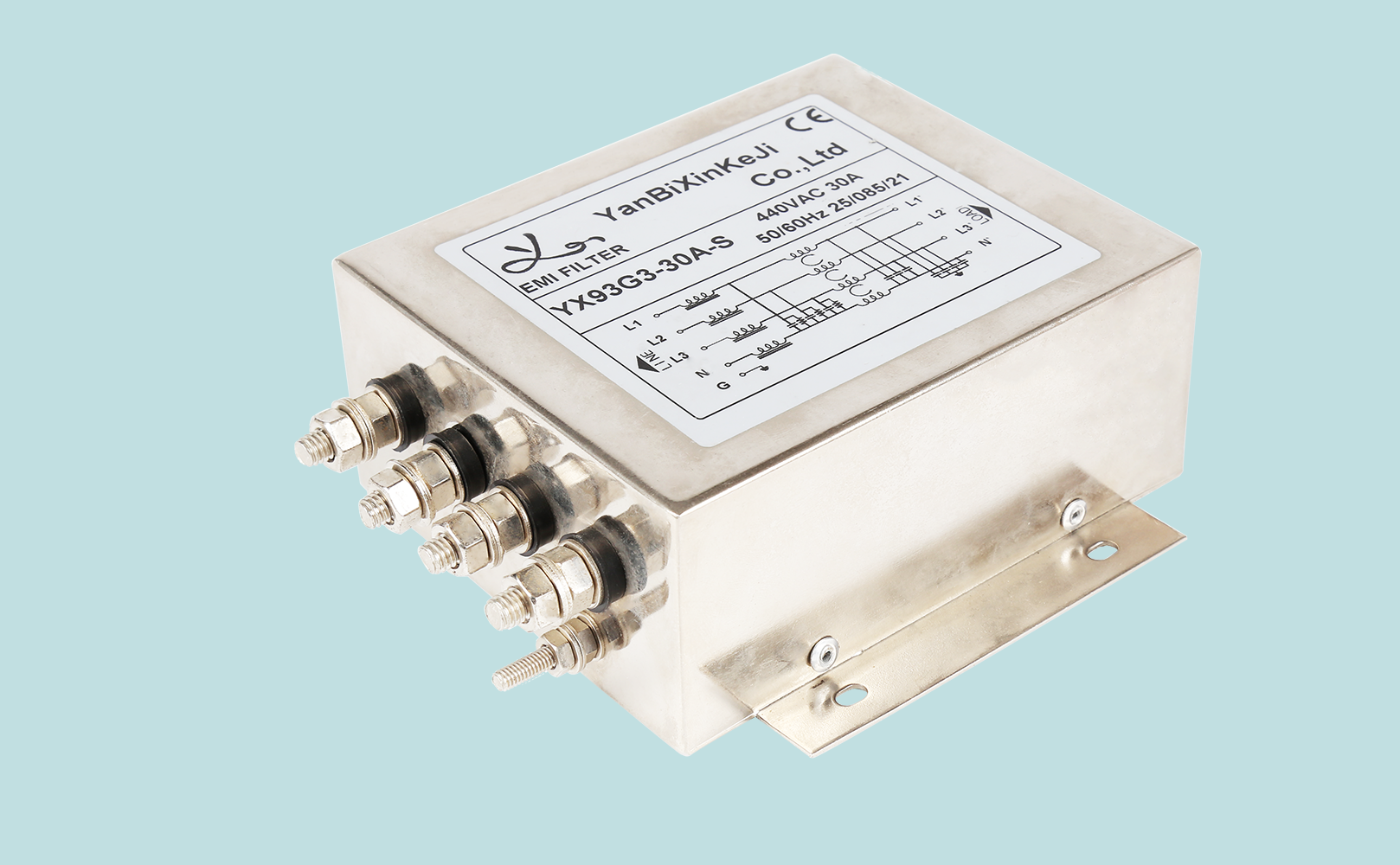

Rated currents from 1 to 200A
額定電流1~200A
High attenuation performance up to 300 MHz
高衰減性能高達300MHz
Voltage rating 440VAC for world wide acceptance
為世界所廣泛接受的額定電壓440VAC
Technical Data 技術參數
| Max continuous operating voltage(最大電壓): | 250/440VAC,50/60Hz |
| Operating frequency(工作頻率): | DC to 60Hz |
| Rated currents(額定電流): | 3~200A@40°C |
| High potential test voltage(耐電壓): | L-N 1600VDC |
| L-L 2250VDC | |
| L/N-G 4000VDC | |
| Overload Current(過載電流): | 1.5x rated current for 1 minute, once per hour |
| Climatic category(氣候類別): | -25°C~+85°C(25/85/21) |
| Design corresponding to(設計標準): | UL1283, CSA C22.2 No.8, |
| IEC/EN 60939, | |
| CQC GB 15288/GB 15287-2008 | |
| Flammability corresponding to(防火等級): | UL 94V-0 |
Features 產品特點
Protection against interference voltage from the maims
--防止干擾電壓
Advanced two-stage filter circuits with highly saturating resistant toroidal inductors
--具有高抗飽和環形電感器的先進兩級濾波電路
Customized products according to customers' requirements
--可按客戶要求定制不同規格產品
Typical Applications 應用范圍
Applications requiring high-frequency attenuation
--需要高頻衰減的應用
High power office equipment
--大功率辦公設備
Power supplies
--供電電源
Office and data processing equipment
--辦公室和數據處理設備
命名原則說明
Tabulates 產品列表
| Model No. |
Rated Current @40°C 額定電流 |
Terminal Options* 輸出方式 |
Leakage current 440V/50Hz 漏電流 |
Electrical Schematic 電路圖 |
Rated Voltage(V) 額定電壓 |
Operating Frequency(Hz) 工作頻率 |
||||||||||||||||||||||||||||||
| 型號 | ||||||||||||||||||||||||||||||||||||
|
|
|
||||||||||||||||||||||||||||||||||
| YX93G2-3A | 3A | Q | S | T | <5.0mA | Fig.1 | 250/440V | 50/60Hz | ||||||||||||||||||||||||||||
| YX93G2-6A | 6A | Q | S | T | Fig.1 | |||||||||||||||||||||||||||||||
| YX93G2-10A | 10A | Q | S | T | Fig.1 | |||||||||||||||||||||||||||||||
| YX93G3-15A | 15A | Q | S | T | Fig.1 | |||||||||||||||||||||||||||||||
| YX93G3-20A | 20A | - | S | T | Fig.1 | |||||||||||||||||||||||||||||||
| YX93G3-25A | 25A | - | S | T | Fig.1 | |||||||||||||||||||||||||||||||
| YX93G3-30A | 30A | - | S | T | Fig.1 | |||||||||||||||||||||||||||||||
| YX93G5-40A | 40A | - | S | T | <10.0mA | Fig.1 | ||||||||||||||||||||||||||||||
| YX93G5-50A | 50A | - | S | T | Fig.1 | |||||||||||||||||||||||||||||||
| YX93G4-60A | 60A | - | S | T | Fig.1 | |||||||||||||||||||||||||||||||
| YX93G4-70A | 70A | - | S | T | Fig.1 | |||||||||||||||||||||||||||||||
| YX93G4-80A | 80A | - | S | T | Fig.1 | |||||||||||||||||||||||||||||||
| YX93G4-100A | 100A | - | S | T | <20.0mA | Fig.1 | ||||||||||||||||||||||||||||||
| YX93G4-130A | 130A | - | S | T | Fig.1 | |||||||||||||||||||||||||||||||
| YX93G6-150A | 150A | - | S | T | Fig.1 | |||||||||||||||||||||||||||||||
| YX93G6-200A | 200A | - | S | T | Fig.1 | |||||||||||||||||||||||||||||||
*Q: Fast-on 6.35x0.8mm S: Screw lug W: Wire UL1015 18AWG
Electrical schematic 電路圖
Standard type
Fig.1

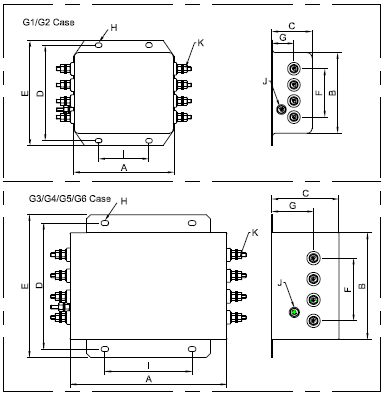

Mechanical Dimension外形圖(Unit: mm)
| Case | G1 | G2 | G3 | G4 | G5 | G6 |
Tolerances 公差 |
|||||||||||||||||
| A | 72 | 98 | 120 | 200 | 150 | 260 | ±1 | |||||||||||||||||
| B | 65 | 80 | 100 | 127 | 105 | 170 | ±1 | |||||||||||||||||
| C | 39 | 40 | 50 | 80 | 60 | 100 | ±1 | |||||||||||||||||
| D | 75 | 95 | 115 | 150 | 120 | 196 | ±0.15 | |||||||||||||||||
| E | 85 | 105 | 130 | 170 | 135 | 220 | ±1 | |||||||||||||||||
| F | 39 | 50 | 59 | 75 | 60 | 102 | ±0.5 | |||||||||||||||||
| G | 22 | 20 | 28 | 50 | 35 | 65 | ±0.5 | |||||||||||||||||
| H | 4.2*6.2 | 4.5*6.5 | 4*6 | 6*9 | 4*6 | 8*12 | ±0.15 | |||||||||||||||||
| I | 45 | 50 | 60 | 117 | 90 | 172 | ±0.15 | |||||||||||||||||
| J | M4 | M4 | M4 | M6/M8 | M4/M6 | M8 | ||||||||||||||||||
| K | M4/M6 | M4/M6 | M4/M6 | M8/M10 | M6/M8 | M10 | ||||||||||||||||||
Insertion loss table(In 50ohm system according IEC/CISPR No.17)插入損耗(50歐姆測試系統，IEC/CISPR No.17)
—————— 共模(common mode) — — — — — 差模(differential mode)
6/10A 20/30A
40/50A 80A
100/200A
