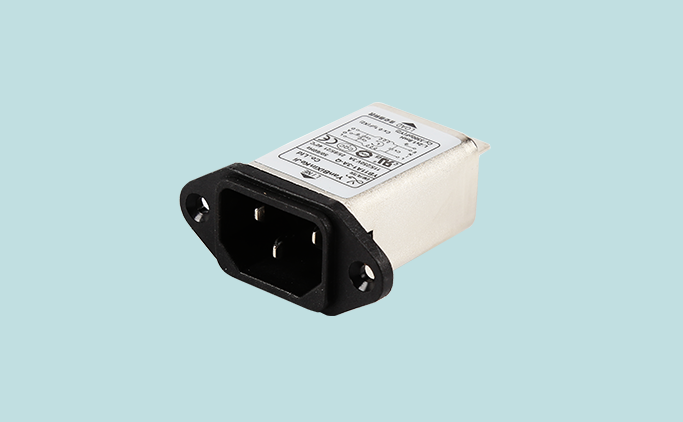

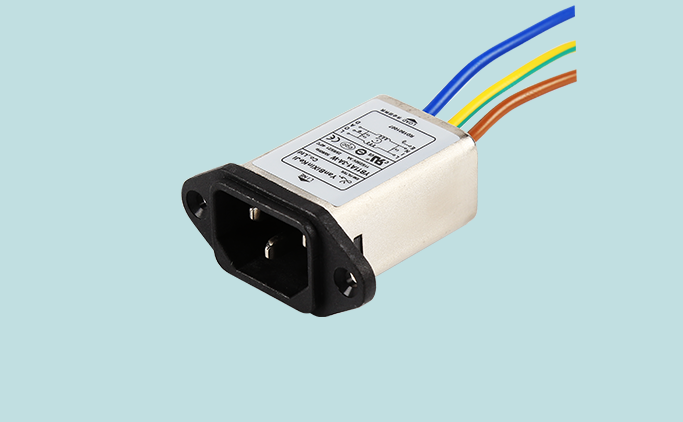

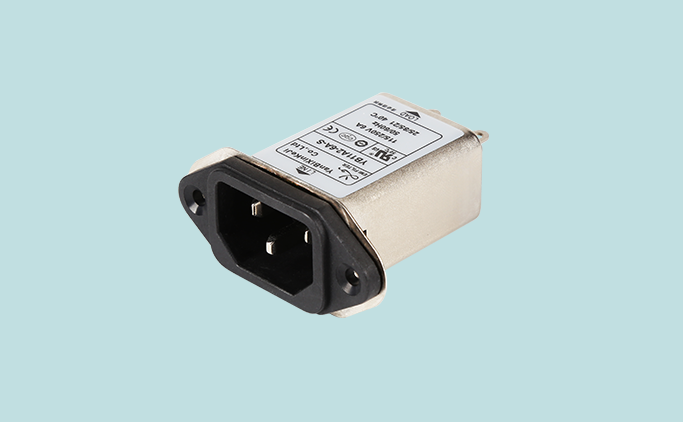

Rated currents up to 10A
額定電流達到10A
For one or two fuses
有單或雙保險絲
Optional medical versions((R5) type)
醫療設備專用(R5)系列
Quick connect(6.3*0.8mm)
快速端子(6.3*0.8mm)
Approvals(認證):
Technical Data 技術參數
| Max continuous operating voltage(最大電壓): | 250VAC,50/60Hz |
| Operating frequency(工作頻率): | DC to 400Hz |
| Rated currents(額定電流): | 15A/20A@40°C |
| High potential test voltage(耐電壓): | L-N 1450VDC |
| L/N-G 2000VAC/2250VDC | |
| L/N-G 4000VAC(R5 type) | |
| Protection category(防護等級): | IP40 according to IEC 60529 |
| Climatic category(氣候類別): | -25°C~+85°C(25/85/21) |
| Design corresponding to(設計標準): | UL1283, CSA C22.2 No.8, |
| IEC/EN 60939, | |
| CQC GB 15288/GB 15287-2008 | |
| Flammability corresponding to(防火等級): | UL 94V-0 |
Features 產品特點
High performance and high attenuation power filters with IEC 320 socket
--帶IEC320插座高性能,高衰減電源濾波器
(R5) types comply with the requirements of IEC/EN60601-1 for creepage and clearance, leakage current and high potential testing.
--(R5)醫療專用產品依據IEC/EN60601-1標準對安全間隙，低漏電流和超高耐壓要求設計。
There are a variety of parts and combinations to meet different customers' EMC tests
--有多種零件組合搭配，來滿足不同客戶整機EMC測試
Customized products according to customers' requirements
--可按客戶要求定制不同規格產品
Typical Applications 應用范圍
Portable electrical and electronic equipment
--便攜式電器和電子設備
Medical equipment
--醫療設備
Test and measurement equipment
--測量測試設備
Small to medium-sized machines and?household equipment
--中小型機械設備和家用設備
Single-phase power supplies,switch-mode power supplies
--單相電源，開關電源

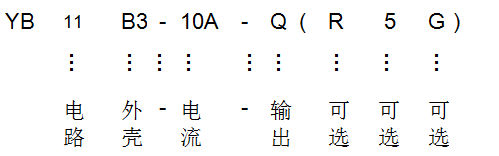

命名原則說明
Tabulates 產品列表
| Model No. |
Rated Current
@40°C |
Terminal Options* 輸出方式 |
Bleeder resistor (optional) 泄放電阻R(可選) |
接地電感 |
Leakage current 250V/50Hz 漏電流 |
Electrical Schematic 電路圖 |
Rated Voltage(V) 額定電壓 |
Operating Frequency(Hz) 工作頻率 |
|||||||||||||||||||||||||||||||||||||
| 型號 | |||||||||||||||||||||||||||||||||||||||||||||
|
|
|
|||||||||||||||||||||||||||||||||||||||||||
| YB11A1-1A | 1A | Q | S | W | - | - | <0.8mA | Fig.1 | 115/250V | 50/60Hz | |||||||||||||||||||||||||||||||||||
| YB11A1-2A | 2A | Q | S | W | - | - | Fig.1 | ||||||||||||||||||||||||||||||||||||||
| YB11A1-3A | 3A | Q | S | W | - | - | Fig.1 | ||||||||||||||||||||||||||||||||||||||
| YB11A1-4A | 4A | Q | S | W | - | - | Fig.1 | ||||||||||||||||||||||||||||||||||||||
| YB11A1-6A | 6A | Q | S | W | - | - | Fig.1 | ||||||||||||||||||||||||||||||||||||||
| YB11A1-8A | 8A | Q | S | W | - | - | Fig.1 | ||||||||||||||||||||||||||||||||||||||
| YB11A1-10A | 10A | Q | S | W | - | - | Fig.1 | ||||||||||||||||||||||||||||||||||||||
| YB11A1-15A | 15A | Q | S | W | - | - | Fig.1 | ||||||||||||||||||||||||||||||||||||||
| YB11A2-1A | 1A | Q | S | W | - | - | Fig.1 | ||||||||||||||||||||||||||||||||||||||
| YB11A2-2A | 2A | Q | S | W | - | - | Fig.1 | ||||||||||||||||||||||||||||||||||||||
| YB11A2-3A | 3A | Q | S | W | - | - | Fig.1 | ||||||||||||||||||||||||||||||||||||||
| YB11A2-4A | 4A | Q | S | W | - | - | Fig.1 | ||||||||||||||||||||||||||||||||||||||
| YB11A2-6A | 6A | Q | S | W | - | - | Fig.1 | ||||||||||||||||||||||||||||||||||||||
| YB11A2-8A | 8A | Q | S | W | - | - | Fig.1 | ||||||||||||||||||||||||||||||||||||||
| YB11A2-10A | 10A | Q | S | W | - | - | Fig.1 | ||||||||||||||||||||||||||||||||||||||
| YB11A2-15A | 15A | Q | S | W | - | - | Fig.1 | ||||||||||||||||||||||||||||||||||||||
醫療專用產品列表
| Model No. |
Rated
Current |
Terminal Options 輸出方式 |
Bleeder resistor(optional) 泄放電阻R(MΩ) |
Medical equipment
醫療專用 |
接地電感 G |
Leakage current 250V/50Hz漏電流 |
Electrical Schematic 電路圖 |
Rated Voltage(V) 額定電壓 |
Operating Frequency(Hz) 工作頻率 |
|||||||||||||||||||||||||||||||||||||||
| 型號 | ||||||||||||||||||||||||||||||||||||||||||||||||
|
|
|
|
||||||||||||||||||||||||||||||||||||||||||||||
| YB11A1-1A-x(R5) | 1A | Q | S | W | 1 | 5 | - | <5μA | Fig.2 | 115/250V | 50/60Hz | |||||||||||||||||||||||||||||||||||||
| YB11A1-2A-x(R6) | 2A | Q | S | W | 1 | 5 | - | Fig.2 | ||||||||||||||||||||||||||||||||||||||||
| YB11A1-3A-x(R5) | 3A | Q | S | W | 1 | 5 | - | Fig.2 | ||||||||||||||||||||||||||||||||||||||||
| YB11A1-4A-x(R5) | 4A | Q | S | W | 1 | 5 | - | Fig.2 | ||||||||||||||||||||||||||||||||||||||||
| YB11A1-6A-x(R5) | 6A | Q | S | W | 1 | 5 | - | Fig.2 | ||||||||||||||||||||||||||||||||||||||||
| YB11A1-8A-x(R6) | 8A | Q | S | W | 1 | 5 | - | Fig.2 | ||||||||||||||||||||||||||||||||||||||||
| YB11A1-10A-x(R5) | 10A | Q | S | W | 1 | 5 | - | Fig.2 | ||||||||||||||||||||||||||||||||||||||||
| YB11A1-15A-X(R5)** | 15A | Q | S | W | 1 | 5 | - | Fig.2 | ||||||||||||||||||||||||||||||||||||||||
*Q: Fast-on 6.35x0.8mm
S: solder 4.0x0.8mm
W: Wire UL1015 18AWG
Electrical schematic 電路圖
Standard type R5 type
Fig.1 Fig.2
Lg type
Fig.3

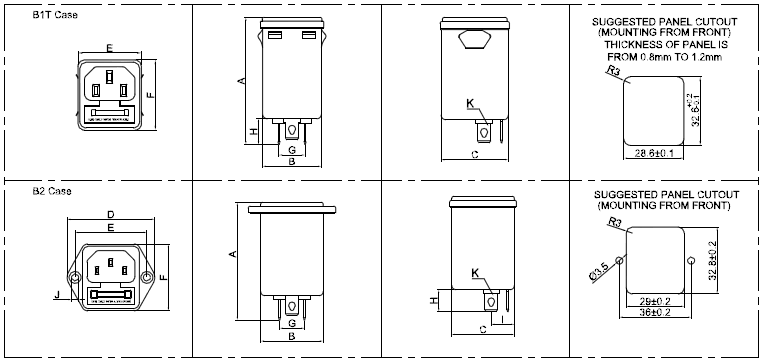

Mechanical Dimension外形圖(Unit: mm)
| Case | A1 | A2 |
Tolerances 公差 |
|||||||||||
| A | 58.0 | 58.0 | ±1 | |||||||||||
| B | 28.5 | 28.5 | ±1 | |||||||||||
| C | 21.0 | 21.0 | ±1 | |||||||||||
| D | 50.0 | 51.7 | ±1 | |||||||||||
| E | 40.0 | 40.0 | ±0.15 | |||||||||||
| F | 22.8 | 24.9 | ±1 | |||||||||||
| G | 12.7 | 12.7 | ±0.5 | |||||||||||
| H | 10.5 | 10.5 | ±0.5 | |||||||||||
| I | 13.5 | 13.5 | ±0.5 | |||||||||||
| J | 3.2 | 3.2 | ±0.1 | |||||||||||
| K | 6.3*0.8 | 6.3*0.8 | ±0.1 | |||||||||||
Insertion loss table(In 50ohm system according IEC/CISPR No.17)插入損耗(50歐姆測試系統，IEC/CISPR No.17)
—————— 共模(common mode) — — — — — 差模(differential mode)
1A 3A
6A 8A
10A 15A
