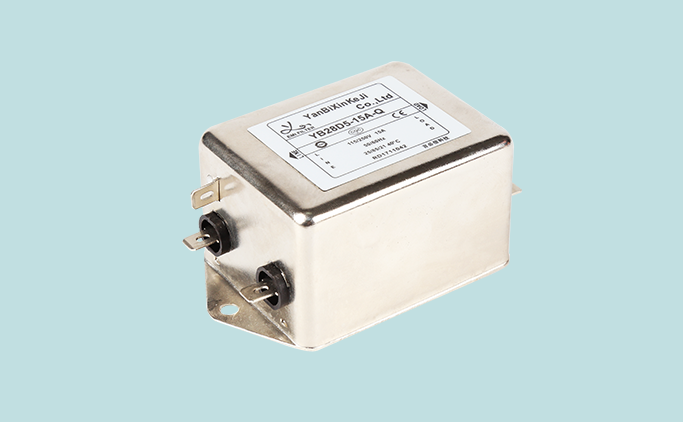

high symmetrical and asymmetrical noise attenuation
針對對稱性和非對稱性干擾衰減
very high attenuation, broadband
高衰減，寬頻段
Excellent high/low frequency noise attenuation
優異的高/低頻噪聲衰減
Technical Data 技術參數
| Max continuous operating voltage(最大電壓): | 250VAC,50/60Hz |
| Operating frequency(工作頻率): | DC to 400Hz |
| Rated currents(額定電流): | 1~20A@40°C |
| High potential test voltage(耐電壓): | L-N 1450VDC |
| L-N 250VDC(with lamp) | |
| Climatic category(氣候類別): | -25°C~+85°C(25/85/21) |
| Design corresponding to(設計標準): | UL1283, CSA C22.2 No.8, |
| IEC/EN 60939, | |
| CQC GB 15288/GB 15287-2008 | |
| Flammability corresponding to(防火等級): | UL 94V-0 |
Features 產品特點
Protection against interference voltage from the mains Possible interferences generated in the equipment are strongly attenuated 2-stage line filter with increased attenuation
--防止干擾電壓的電源可能產生對設備的干擾，設計了2級濾波加強衰減。
Various terminal options allow you to select the desired connection style.
--有多種端子類型可供選擇
There are a variety of parts and combinations to meet different customers' EMC tests
--有多種零件組合搭配，來滿足不同客戶整機EMC測試
Customized products according to customers' requirements
--可按客戶要求定制不同規格產品
Typical Applications 應用范圍
Electrical and electronic equipment
--電子電氣設備
Medical equipment
--醫療設備
Building automation
--建筑自動化
Office automation and datacom equipment
--辦公自動化設備和數據通訊設備

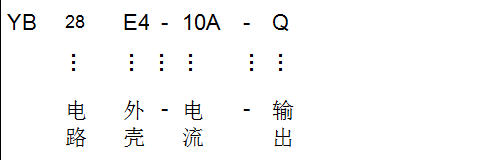

命名原則說明
Tabulates 產品列表
| Model No. |
Rated Current @40°C 額定電流 |
Terminal Options* 輸出方式 |
Leakage current 250V/50Hz 漏電流 |
Electrical Schematic 電路圖 |
Rated Voltage(V) 額定電壓 |
Operating Frequency(Hz) 工作頻率 |
||||||||||||||||||||||||||||||
| 型號 | ||||||||||||||||||||||||||||||||||||
|
|
|
||||||||||||||||||||||||||||||||||
| YB28E4-1A | 1A | Q | S | W | <0.8mA | Fig.1 | 115/250V | 50/60Hz | ||||||||||||||||||||||||||||
| YB28E4-2A | 2A | Q | S | W | Fig.1 | |||||||||||||||||||||||||||||||
| YB28E4-3A | 3A | Q | S | W | Fig.1 | |||||||||||||||||||||||||||||||
| YB28E4-4A | 4A | Q | S | W | Fig.1 | |||||||||||||||||||||||||||||||
| YB28E4-6A | 6A | Q | S | W | Fig.1 | |||||||||||||||||||||||||||||||
| YB28E4-8A | 8A | Q | S | W | Fig.1 | |||||||||||||||||||||||||||||||
| YB28D1-1A | 1A | Q | - | W | Fig.1 | |||||||||||||||||||||||||||||||
| YB28D1-2A | 2A | Q | - | W | Fig.1 | |||||||||||||||||||||||||||||||
| YB28D1-3A | 3A | Q | - | W | Fig.1 | |||||||||||||||||||||||||||||||
| YB28D1-4A | 4A | Q | - | W | Fig.1 | |||||||||||||||||||||||||||||||
| YB28D2-6A | 6A | Q | S | W | Fig.1 | |||||||||||||||||||||||||||||||
| YB28D2-8A | 8A | Q | S | W | Fig.1 | |||||||||||||||||||||||||||||||
| YB28D3-8A | 8A | Q | S | W | Fig.1 | |||||||||||||||||||||||||||||||
| YB28D3-10A | 10A | Q | S | W | Fig.1 | |||||||||||||||||||||||||||||||
| YB28D3-15A | 15A | Q | S | - | Fig.1 | |||||||||||||||||||||||||||||||
| YB28D4-10A | 10A | Q | S | W | Fig.1 | |||||||||||||||||||||||||||||||
| YB28D4-15A | 15A | Q | S | - | Fig.1 | |||||||||||||||||||||||||||||||
| YB28D4-20A | 20A | Q | S | - | Fig.1 | |||||||||||||||||||||||||||||||
| YB28D5-15A | 15A | Q | S | - | Fig.1 | |||||||||||||||||||||||||||||||
| YB28D5-20A | 20A | Q | S | - | Fig.1 | |||||||||||||||||||||||||||||||
| YB28F1-15A | 15A | Q | S | - | Fig.1 | |||||||||||||||||||||||||||||||
| YB28F2-20A | 20A | Q | S | - | Fig.1 | |||||||||||||||||||||||||||||||
*Q: Fast-on 6.35x0.8mm S: solder 4.0x0.8mm W: Wire UL1015 18AWG
Electrical schematic 電路圖
Standard type
Fig.1

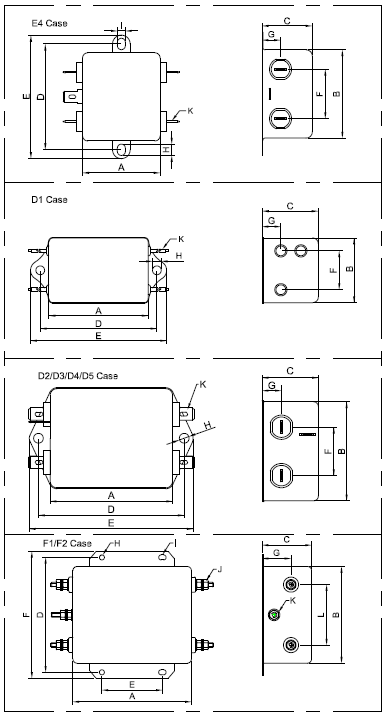

Mechanical Dimension外形圖(Unit: mm)
| Case | E4 | D1 | D2 | D3 | D4 | D5 | F1 |
Tolerances 公差 |
|||||||||||||||||||
| A | 44.5 | 51 | 51 | 63 | 63 | 73 | 72 | ±1 | |||||||||||||||||||
| B | 50.5 | 33 | 51 | 51 | 51 | 56 | 65 | ±1 | |||||||||||||||||||
| C | 30 | 29 | 21 | 29 | 38 | 45 | 39 | ±1 | |||||||||||||||||||
| D | 61.5 | 60 | 63 | 75 | 75 | 87 | 75 | ±0.15 | |||||||||||||||||||
| E | 70.5 | 68 | 72 | 85 | 85 | 98 | 45 | ±1 | |||||||||||||||||||
| F | 28 | 20 | 27 | 25 | 27 | 30 | 35 | ±0.5 | |||||||||||||||||||
| G | 10.5 | 10 | 10 | 10 | 15.5 | 16 | 22 | ±0.5 | |||||||||||||||||||
| H | 6 | 4.5 | 4.5 | 5 | 4.5 | 4.5 | 4.2 | ±0.15 | |||||||||||||||||||
| I | 4.5 | 4.2*6.2 | ±0.15 | ||||||||||||||||||||||||
| J | M4/M6 | ||||||||||||||||||||||||||
| K | 6.3*0.8 | 18AWG | 6.3*0.8 | 6.3*0.8 | 6.3*0.8 | 6.3*0.8 | M4 | ±0.15 | |||||||||||||||||||
| L | 35 | ±2 | |||||||||||||||||||||||||
Insertion loss table(In 50ohm system according IEC/CISPR No.17)插入損耗(50歐姆測試系統，IEC/CISPR No.17)
—————— 共模(common mode) — — — — — 差模(differential mode)
1A 6A
3A 15A
10A 20A
