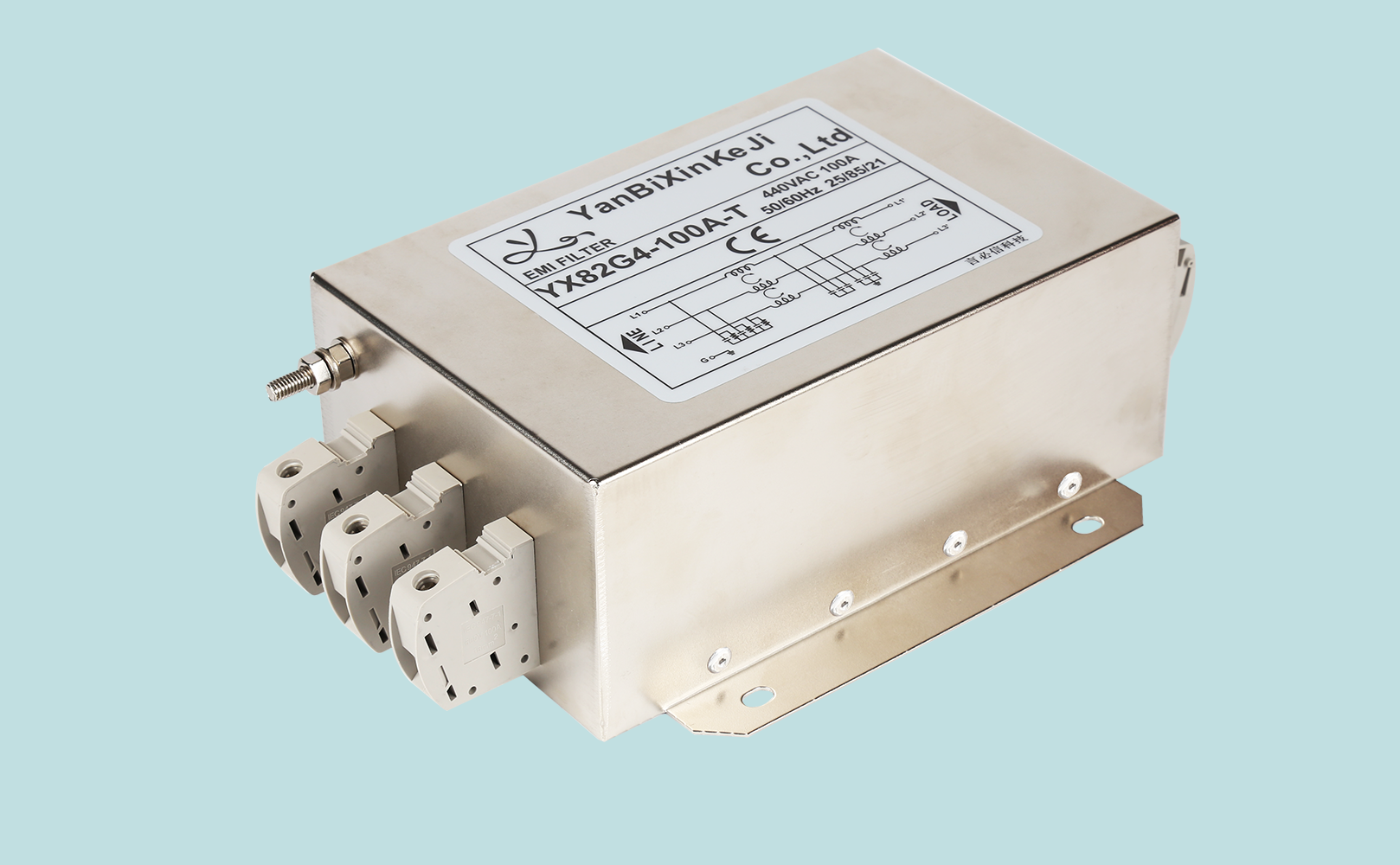

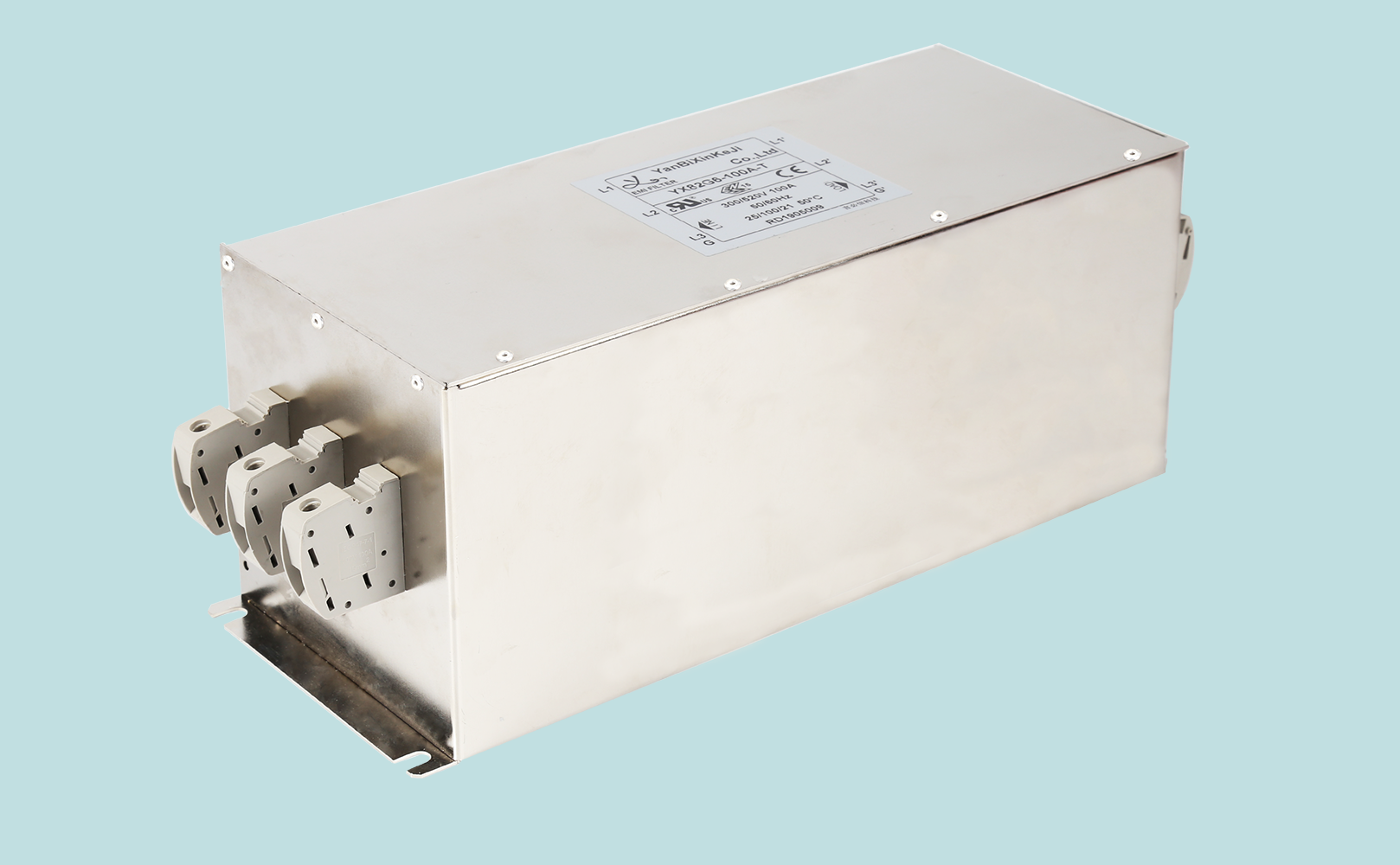

Rated currents from 1 to 200A
額定電流1~200A
Excellent attenuation performance
優秀的衰減性能
Voltage rating 440 and 520VAC for world wide acceptance
標準電壓440和520VAC均可使用
Technical Data 技術參數
| Max continuous operating voltage(最大電壓): | 250/440VAC,50/60Hz |
| Operating frequency(工作頻率): | DC to 60Hz |
| Rated currents(額定電流): | 1~200A@40°C |
| High potential test voltage(耐電壓): | L-N 1600VDC |
| L/N-G 4000VDC | |
| Overload Current(過載電流): | 1.5x rated current for 1 minute, once per hour |
| Climatic category(氣候類別): | -25°C~+85°C(25/85/21) |
| Design corresponding to(設計標準): | UL1283, CSA C22.2 No.8, |
| IEC/EN 60939, | |
| CQC GB 15288/GB 15287-2008 | |
| Flammability corresponding to(防火等級): | UL 94V-0 |
Features 產品特點
Protection against interference voltage from the maims
--防止干擾電壓
YX81 filters provide a broadband common and differential-mode attenuation performance, which remains available also when high interference levels are present
--YX81系列濾波器提供寬頻的差模和共模衰減，當較大干擾時，產品仍有較好的效果
Customized products according to customers' requirements
--可按客戶要求定制不同規格產品
Typical Applications 應用范圍
For photovoltaic systems and industrial applications
--光伏系統和工業應用
Three-phase motor drives
--三相電機
UPS/SMPS
--UPS/開關電源
Industrial automation equipment
--工業自動化設備

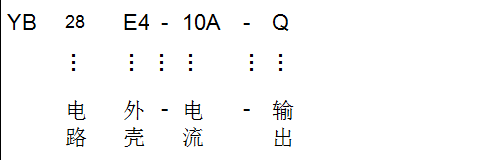

命名原則說明
Tabulates 產品列表
| Model No. |
Rated Current @40°C 額定電流 |
Terminal Options* 輸出方式 |
Leakage current 440V/50Hz 漏電流 |
Electrical Schematic 電路圖 |
Rated Voltage(V) 額定電壓 |
Operating Frequency(Hz) 工作頻率 |
||||||||||||||||||||||||||||||
| 型號 | ||||||||||||||||||||||||||||||||||||
|
|
|
||||||||||||||||||||||||||||||||||
| YX82G1-1A | 1A | Q | S | T | <1.0mA | Fig.1 | 250/440V | 50/60Hz | ||||||||||||||||||||||||||||
| YX82G1-3A | 3A | Q | S | T | Fig.1 | |||||||||||||||||||||||||||||||
| YX82G1-6A | 6A | Q | S | T | Fig.1 | |||||||||||||||||||||||||||||||
| YX82G2-10A | 10A | Q | S | T | Fig.1 | |||||||||||||||||||||||||||||||
| YX82G2-15A | 15A | Q | S | T | Fig.1 | |||||||||||||||||||||||||||||||
| YX82G2-20A | 20A | - | S | T | Fig.1 | |||||||||||||||||||||||||||||||
| YX82G3-10A | 10A | - | S | T | <2.0mA | Fig.1 | ||||||||||||||||||||||||||||||
| YX82G3-20A | 20A | - | S | T | Fig.1 | |||||||||||||||||||||||||||||||
| YX82G3-30A | 30A | - | S | T | <5.0mA | Fig.1 | ||||||||||||||||||||||||||||||
| YX82G5-30A | 30A | - | S | T | Fig.1 | |||||||||||||||||||||||||||||||
| YX82G5-50A | 50A | - | S | T | Fig.1 | |||||||||||||||||||||||||||||||
| YX82G5-60A | 60A | - | S | T | <7.0mA | Fig.1 | ||||||||||||||||||||||||||||||
| YX82G4-100A | 100A | - | S | T | Fig.1 | |||||||||||||||||||||||||||||||
| YX82G4-150A | 150A | - | S | T | Fig.1 | |||||||||||||||||||||||||||||||
| YX82G6-200A | 200A | - | S | T | <10.0mA | Fig.1 | ||||||||||||||||||||||||||||||
*Q: Fast-on 6.35x0.8mm S: Screw lug
T: Terminal block
Electrical schematic 電路圖
Standard type
Fig.1

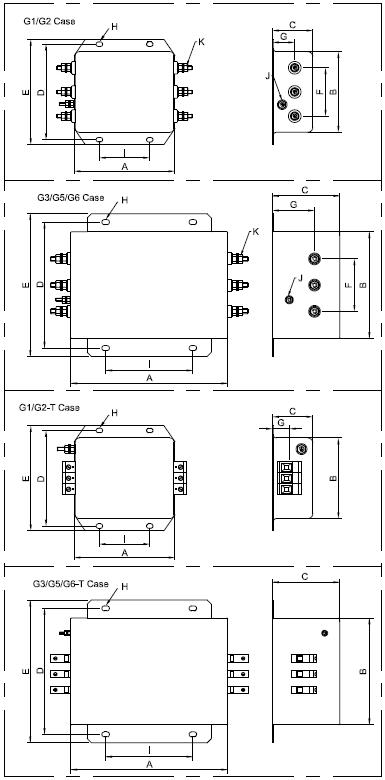

Mechanical Dimension外形圖(Unit: mm)
| Case | G1 | G2 | G3 | G5 | G6 |
Tolerances 公差 |
|||||||||||||||
| A | 72 | 98 | 120 | 150 | 260 | ±1 | |||||||||||||||
| B | 65 | 80 | 100 | 105 | 170 | ±1 | |||||||||||||||
| C | 39 | 40 | 50 | 60 | 100 | ±1 | |||||||||||||||
| D | 75 | 95 | 115 | 120 | 196 | ±0.15 | |||||||||||||||
| E | 85 | 105 | 130 | 135 | 220 | ±1 | |||||||||||||||
| F | 35 | 50 | 50 | 55 | 85 | ±0.5 | |||||||||||||||
| G | 22 | 20 | 28 | 35 | 65 | ±0.5 | |||||||||||||||
| H | 4.5*6.5 | 4*6 | 4*6 | 8*12 | ±0.15 | ||||||||||||||||
| I | 45 | 50 | 60 | 90 | 172 | ±0.15 | |||||||||||||||
| J | M4 | M4 | M4 | M6 | M8 | ||||||||||||||||
| K | M4/M6 | M4/M6 | M4/M6 | M8 | M10 | ±0.15 | |||||||||||||||
Insertion loss table(In 50ohm system according IEC/CISPR No.17)插入損耗(50歐姆測試系統，IEC/CISPR No.17)
—————— 共模(common mode) — — — — — 差模(differential mode)
6/10A 20A
30A 40/50A
100/200A
