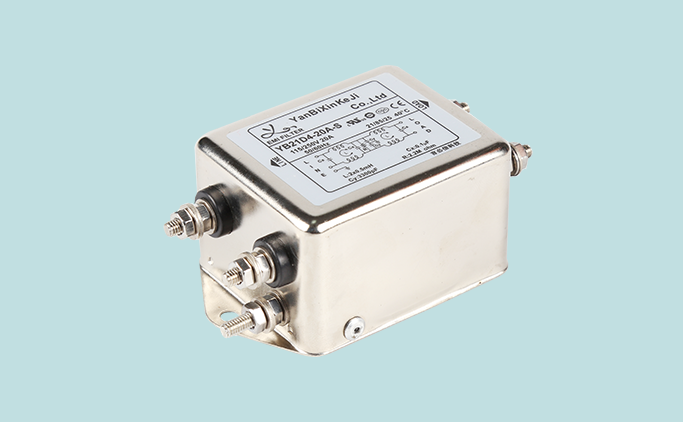

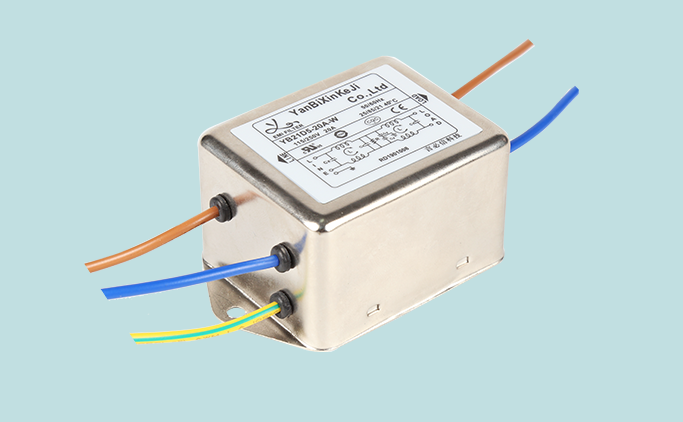

Rated currents from 1 to 100A
額定電流1~100A
General purpose filtering performance
通用濾波性能
Optimized for DC supplied applications
優化直流供電應用
Approvals(認證):
Technical Data 技術參數
| Max continuous operating voltage(最大電壓): | 250VDC |
| Operating frequency(工作頻率): | DC |
| Rated currents(額定電流): | 1~100A@40°C |
| High potential test voltage(耐電壓): | L-N 750VDC |
| L/N-G 1414VDC | |
| Climatic category(氣候類別): | -25°C~+85°C(25/85/21) |
| Design corresponding to(設計標準): | UL1283, CSA C22.2 No.8, |
| IEC/EN 60939, | |
| CQC GB 15288/GB 15287-2008 | |
| Flammability corresponding to(防火等級): | UL 94V-0 |
Features 產品特點
Can be used to cover a broad range of usage and they offer a good size/amperage ratio
--緊湊的體積，能夠應用在各種場合中。
YD11 filters are also available as two-stage filters(YD21) for more noisy environmment
--YD11系列濾波器也可以串2個當做YD21系列產品使用在嘈雜環境中。
There are a variety of parts and combinations to meet different customers' EMC tests
--有多種零件組合搭配，來滿足不同客戶整機EMC測試
Customized products according to customers' requirements
--可按客戶要求定制不同規格產品
Typical Applications 應用范圍
Electrical and electronic equipment
--電子電氣設備
Medical equipment
--醫療設備
Datacom equipment
--通訊設備
Office automation equipment
--辦公自動化設備

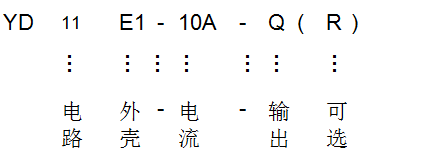

命名原則說明
Tabulates 產品列表
| Model No. |
Rated Current @40°C 額定電流 |
Terminal Options* 輸出方式 |
Bleeder resistor(optional) 泄放電阻R(可選) |
Electrical Schematic 電路圖 |
Rated Voltage(V) 額定電壓 |
Operating Frequency(Hz) 工作頻率 |
|||||||||||||||||||||||||||||||
| 型號 | |||||||||||||||||||||||||||||||||||||
|
|
|
|||||||||||||||||||||||||||||||||||
| YD12E3-1A | 1A | Q | - | W | - | Fig.1 | 12~250 | DC | |||||||||||||||||||||||||||||
| YD12E3-3A | 3A | Q | - | W | - | Fig.1 | |||||||||||||||||||||||||||||||
| YD12E3-6A | 6A | Q | - | W | - | Fig.1 | |||||||||||||||||||||||||||||||
| YD12E4-1A | 1A | Q | S | W | - | Fig.1 | |||||||||||||||||||||||||||||||
| YD12E4-3A | 3A | Q | S | W | - | Fig.1 | |||||||||||||||||||||||||||||||
| YD12E4-6A | 6A | Q | S | W | - | Fig.1 | |||||||||||||||||||||||||||||||
| YD12E4-8A | 8A | Q | S | W | - | Fig.1 | |||||||||||||||||||||||||||||||
| YD12E4-10A | 10A | Q | S | W | - | Fig.1 | |||||||||||||||||||||||||||||||
| YD12E4-15A | 15A | Q | S | - | - | Fig.1 | |||||||||||||||||||||||||||||||
| YD12E4-20A | 20A | Q | S | - | - | Fig.1 | |||||||||||||||||||||||||||||||
| YD12D1-1A | 1A | Q | - | W | - | Fig.1 | |||||||||||||||||||||||||||||||
| YD12D1-3A | 3A | Q | - | W | - | Fig.1 | |||||||||||||||||||||||||||||||
| YD12D1-6A | 6A | Q | - | W | - | Fig.1 | |||||||||||||||||||||||||||||||
| YD12D2-6A | 6A | Q | S | W | - | Fig.1 | |||||||||||||||||||||||||||||||
| YD12D2-8A | 8A | Q | S | W | - | Fig.1 | |||||||||||||||||||||||||||||||
| YD12D2-10A | 10A | Q | S | W | - | Fig.1 | |||||||||||||||||||||||||||||||
| YD12D2-15A | 15A | Q | S | - | - | Fig.1 | |||||||||||||||||||||||||||||||
| YD12D2-20A | 20A | Q | S | - | - | Fig.1 | |||||||||||||||||||||||||||||||
| YD12D3-10A | 10A | Q | S | W | - | Fig.1 | |||||||||||||||||||||||||||||||
| YD12D3-15A | 15A | Q | S | - | - | Fig.1 | |||||||||||||||||||||||||||||||
| YD12D3-20A | 20A | Q | S | - | - | Fig.1 | |||||||||||||||||||||||||||||||
| YD12D3-30A | 30A | - | S | - | - | Fig.1 | |||||||||||||||||||||||||||||||
| YD12D4-30A | 30A | - | S | - | - | Fig.1 | |||||||||||||||||||||||||||||||
| YD12D5-30A | 30A | - | S | - | - | Fig.1 | |||||||||||||||||||||||||||||||
| YD12F1-30A | 30A | - | S | - | - | Fig.1 | |||||||||||||||||||||||||||||||
| YD12F1-40A | 40A | - | S | - | - | Fig.1 | |||||||||||||||||||||||||||||||
| YD12F2-50A | 50A | - | S | - | - | Fig.1 | |||||||||||||||||||||||||||||||
| YD12F2-60A | 60A | - | S | - | - | Fig.1 | |||||||||||||||||||||||||||||||
| YD12F3-100A | 100A | - | S | - | - | Fig.1 | |||||||||||||||||||||||||||||||
| YD12F3-200A | 200A | - | S | - | - | Fig.1 | |||||||||||||||||||||||||||||||
*Q: Fast-on 6.35x0.8mm S: Screw lug W: Wire UL1015 18AWG
Electrical schematic 電路圖
Standard type
Fig.1

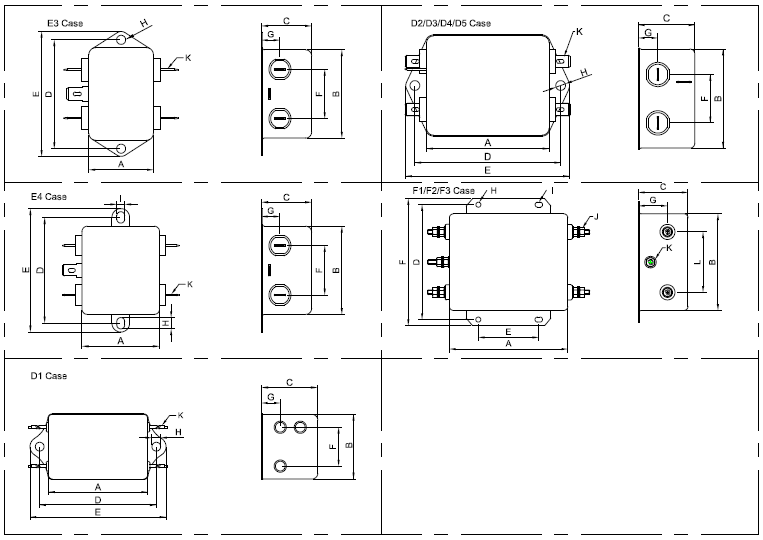

Mechanical Dimension外形圖(Unit: mm)
| Case | E3 | E4 | D1 | D2 | D3 | D4 | D5 | F1 | F2 | F3 |
Tolerances 公差 |
||||||||||||||||
| A | 32 | 44.5 | 51 | 51 | 63 | 63 | 73 | 72 | 98 | 120 | ±1 | ||||||||||||||||
| B | 46 | 50.5 | 33 | 51 | 51 | 51 | 56 | 65 | 80 | 100 | ±1 | ||||||||||||||||
| C | 22.5 | 30 | 29 | 21 | 29 | 38 | 44.5 | 39 | 41 | 50 | ±1 | ||||||||||||||||
| D | 54 | 61.5 | 60 | 63 | 75 | 75 | 87 | 75 | 95 | 115 | ±0.15 | ||||||||||||||||
| E | 62 | 70.5 | 68 | 72 | 85 | 85 | 98 | 45 | 50 | 80 | ±1 | ||||||||||||||||
| F | 24 | 28 | 20 | 27 | 25 | 27 | 30 | 35 | 50 | 60 | ±0.5 | ||||||||||||||||
| G | 12.5 | 10.5 | 10 | 10 | 10 | 15.5 | 16 | 22 | 24 | 26 | ±0.5 | ||||||||||||||||
| H | 4.5 | 6 | 4.5 | 4.5 | 5 | 4.5 | 4.5 | 4.2 | 4.2 | 4*6 | ±0.15 | ||||||||||||||||
| I | 4.5 | 4.2*6.2 | 4.2*6.2 | 4*6 | ±0.15 | ||||||||||||||||||||||
| J | M4/M6 | M4/M6 | M8/M10 | ||||||||||||||||||||||||
| K | 6.3*0.8 | 6.3*0.8 | 18awg | 6.3*0.8 | 6.3*0.8 | 6.3*0.8 | 6.3*0.8 | M4 | M4 | M6/M8 | ±0.15 | ||||||||||||||||
| L | 35 | 50 | 60 | ±2 | |||||||||||||||||||||||
Insertion loss table(In 50ohm system according IEC/CISPR No.17)插入損耗(50歐姆測試系統，IEC/CISPR No.17)
—————— 共模(common mode) — — — — — 差模(differential mode)
1A 6A
8A 10A
20A 30A
